| مكان المنشأ | الصين |
| اسم العلامة التجارية | XCMG |
| إصدار الشهادات | GS, RoHS, CE, ISO9001 |
| رقم الموديل | qay160 |

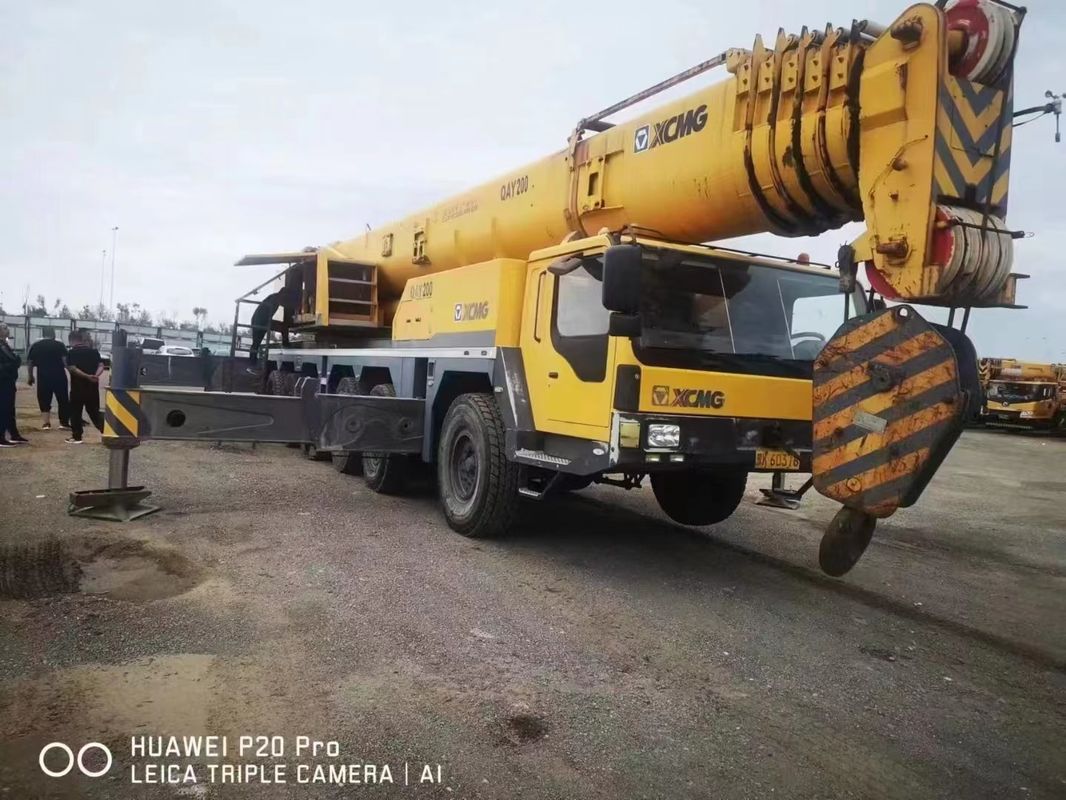

2013 XCMG 160 طن مستعملة رافعة شوكية لجميع التضاريس / تم تجديدها على جميع التضاريس رافعة مثبتة على شاحنة QAY160
QAY160 تعتمد رافعة جميع التضاريس على هيكل من ستة محاور لجميع التضاريس ، وعلبة تروس ميكانيكية ذات تحكم أوتوماتيكي ، ونظام تعليق هوائي بالزيت ، وكابينة رأس كاملة ، ومنصة سير مغطاة بالكامل.ذراع رئيسي تلسكوبي ذو قسم بيضاوي ستة أقسام ، ذراع مساعد مثبت على الجانب من قسمين ، ذراع دعم أمامي أحادي الأسطوانة ، نهاية عالية من القرص الدوار ، ثقل موازن للجزء السفلي معلق متحرك ، محرك مستقل للعربة العلوية ، ونش مستقل مزدوج مخفي ، وآلية دوران شبكية خارجية.ساقان مزدوجة على شكل حرف H ، عملية دوران كاملة بزاوية 360 درجة.النظام المتغير للطاقة الكلية ، تكنولوجيا التحكم التناسبي الكهروهيدروليكي.قدرة الرفع الكبيرة ، القوة الدافعة القوية ، الأداء الجيد ، التطبيق الواسع والاستخدام الموثوق.
خصائص الأداء
1. المنتج لديه أداء رفع متفوق
أداء الرفع في المستوى الرائد في الصين وقريب من المستوى المتقدم الدولي.امتداد الساق كبير واستقرار العملية جيد.بدون استخدام المحطة الخامسة يمكنها العمل بزاوية 360 درجة في جميع الاتجاهات دون التقيد بالمنطقة الأمامية ويمكن تمديد الساق حسب حالة موقع العمل.
2. ذراع تلسكوبي على شكل صندوق مكون من ستة أقسام ، قسم بيضاوي ، لوح فولاذي مستورد عالي القوة ، آلية تلسكوبية للتحكم الأوتوماتيكي بأسطوانة زيت تلسكوبية ، نظام تشابك داخلي ، قادر على تحقيق أطوال ذراع متعددة وقدرة رفع قوية.
3. قدرة قوية على الطرق الوعرة وقدرة واسعة على التكيف
4. يتبنى النظام الكهربائي وحدة تحكم قابلة للبرمجة PLC متكاملة وشبكة تحكم ناقل CAN-BUS لإكمال التحكم المنطقي ووظائف التحكم التناسبي الكهربائية للنظام.يتم دمجه مع المعدات الكهربائية التقليدية.
5. ناقل حركة هيدروليكي ، نظام متغير مفتوح يتم التحكم فيه بالمضخة ، مدمج بشكل وثيق مع نظام التشغيل النسبي الكهربائي ، التصميم المعياري ، التشغيل المستقر ، تحسين أداء التحكم للرافعة بشكل كبير.
6. يمكن للمحرك المستقل في السيارة أن يلبي معيار الانبعاث Euro II.
7. اعتماد معدات الدعم الدولية ، واختيار الأجزاء الداعمة المحلية والأجنبية الموثوقة ، وخاصة الأجزاء الرئيسية المستوردة (المضخات ، والصمامات ، والمحركات ، وما إلى ذلك) ، وإجراء المطابقة المعقولة.
8. أكد على تصميم بيئة العمل ، مع غرفة تحكم قوسية كبيرة مغلقة بالكامل يمكن قلبها لأعلى على طول المحور الأفقي ، بزاوية رفع قصوى تبلغ 20 درجة ، مما يزيد من نطاق الرؤية.
9. إعداد تكييف الهواء للتبريد والتدفئة.اعتماد نظام تزييت مركزي تقدمي مستورد.يعمل التزييت الأوتوماتيكي لنقاط الحركة النسبية الرئيسية على إطالة عمر خدمة الماكينة بأكملها ويسهل صيانتها.
معلومات أساسية.
|
نموذج رقم. |
QAY160 |
رقم العمود |
6 |
|
طول الطفرة |
60 م |
طول الذراع |
20 م |
|
قوة المحرك المصنفة |
162 / 2100kw / (ص / دقيقة) |
وزن التشغيل |
70000 كجم |
|
حزمة النقل |
حزمة التصدير القياسية |
تخصيص |
15900 * 3000 * 4000 مم |
|
أصل |
الصين |
رمز النظام المنسق |
87051091 |
معلمات المنتج:
| حدود | وحدة | قيمة |
| الطول الإجمالي | مم | 15900 |
| العرض الكلي | مم | 3000 |
| الارتفاع الكلي | مم | 4000 |
| الوزن في حالة السفر | كلغ | 70000 |
| حمولة المحور | كلغ | 11500/11500/11700/11700/11800/11800 / كجم |
| طراز المحرك (علوي) | NT855-C280 (الكمون) | |
| قوة المحرك | كيلوواط | 162 |
| دقة المحرك المقدرة | ص / دقيقة | 2100 |
| سرعة السفر القصوى | كم / ساعة | 71 |
| الحد الأدنى لنصف قطر الدوران | م | 12 |
| الحد الأدنى من الخلوص الأرضي | مم | 278 |
| قدرة الصعود القصوى | ٪ | 48 |
| استهلاك الوقود / 100 كلم | إل | ≈80 |
| وزن الرفع الأقصى | ر | 160 |
| أقصى عزم رفع للرافعة الأساسية | كيلو نيوتن متر | 5282 |
| طول الذراع الأساسي | م | 13.6 |
| أقصى طول للذراع | م | 60 |
| الطول الأقصى للذراع | م | 20 |
| أقصى ارتفاع للرفع | م | 56.3 |
